KKS-skilte: Hvad er de, og hvordan anvendes de i industrien?
I store energi- og procesanlæg er det afgørende at kunne holde styr på tusindvis af komponenter, installationer og tekniske systemer. Her spiller KKS-skilte en vigtig rolle. De gør det muligt at identificere udstyr entydigt og skabe direkte sammenhæng mellem den fysiske installation og den tekniske dokumentation. Men hvad står ‘KKS’ egentlig for, og hvordan fungerer systemet?
Hvad er et KKS-skilt?
KKS-skilte bruges til at identificere komponenter, systemer og installationer, især i energi- og procesanlæg. På skiltet står en KKS-kode, som gør det muligt at finde og identificere den rigtige del af anlægget for en tekniker.
’KKS’ står for ’Kraftwerk-Kennzeichensystem’ og er et system til systematisk identifikation af anlæg, systemer, komponenter og andet udstyr. KKS-systemet blev oprindeligt udviklet til kraftværker og bruges til at skabe en entydig sammenhæng mellem det fysiske anlæg og den tilhørende tekniske dokumentation.
Hvor bruges KKS-skilte?
KKS-systemet blev udviklet til kraftværker og energianlæg og kan bruges på tværs af blandt andet maskinteknik, elektroteknik, processtyring og byggeteknik. I praksis kan KKS-skilte derfor sidde på alt fra tekniske installationer og komponenter til rør, ventiler, skabe og andet udstyr, der skal identificeres entydigt.
KKS-systemet anvendes især i eksisterende kraftværker og andre energianlæg. Nye anlæg bevæger sig dog i stigende grad over til RDS-PP®, der er udviklet som efterfølger til KKS og bygger på DIN ISO 81346-10.
Det betyder dog ikke, at KKS-skilte er blevet irrelevante. Eksisterende anlæg skal ikke nødvendigvis opmærkes på ny, og ved udvidelser, ombygninger og opgraderinger kan det derfor stadig være nødvendigt at producere skilte efter det eksisterende KKS-system.
Hvordan fungerer KKS-systemet?
Et KKS-skilt indeholder typisk en kombination af bogstaver og tal. Koden følger en fast formel, hvor de forskellige dele af koden giver information om f.eks. anlæg, system, placering eller komponent.
KKS-systemet bygger på en hierarkisk struktur. Jo længere man bevæger sig gennem koden, desto mere specifik bliver identifikationen. Systemet kan blandt andet identificere anlæg ud fra funktion og fysisk placering.

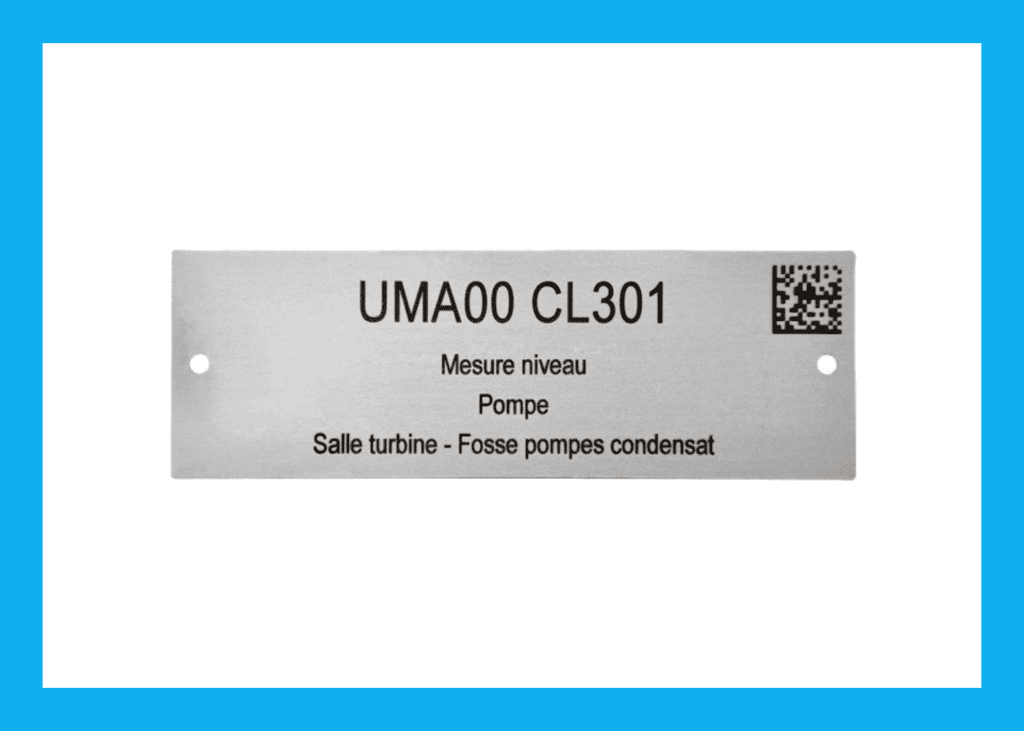

KKS-skilte anvender koder til f.eks. at beskrive placeringen af en komponent i et teknisk anlæg.
Funktionsmæssig identifikation
Den proceduremæssige eller funktionelle del af KKS-koden beskriver, hvilken funktion en komponent eller et system har i anlægget. Det gør det muligt at se sammenhængen mellem komponenten og den proces, den indgår i. Det er især vigtigt i større anlæg med mange systemer og komponenter.
Identifikation af indbygningssted
KKS kan også bruges til at identificere, hvor elektrisk og kontrolteknisk udstyr er monteret. Det kan f.eks. være komponenter i skabe, tavler og andre enheder. På den måde kan KKS-koden koble en fysisk komponent sammen med dens placering i det tekniske system.
Identifikation af fysisk placering
Den tredje type KKS-identifikation beskriver selve placeringen. Det kan være bygninger, rum eller andre fysiske områder i anlægget. Det er praktisk i store anlæg, hvor teknikere skal kunne finde den rigtige komponent uden at bruge unødig tid på at lede.
Hvilket materiale fremstilles KKS-skilte i?
Som andre industriskilte kan KKS-skilte fremstilles i flere forskellige materialer. Det vigtigste er, at materialet passer til det miljø, hvor skiltet skal monteres. Ved valg af materiale bør du f.eks. tage højde for temperatur, fugt, kemikalier, UV-eksponering, mekanisk påvirkning og forventet levetid.
Rustfrit og syrefast stål (AISI 316) er ét af de mest anvendte materialer, fordi det er hårdført, korrosionsfast og har en lang levetid. Skilte i UV-resistent resopalplast er et andet bredt anvendt materiale, der holder til mange års brug, selv i hårde miljøer.
KKS-skilte kan fås i flere forskellige materialer, men rustfrit stål er især bredt anvendt.
KKS-systemet kræver præcis opmærkning
Da KKS-systemet er udviklet for at skabe en entydig identifikation på tværs af store og komplekse anlæg, er præcision afgørende.
Hvis opmærkningen mangler, er svær at læse eller ikke stemmer overens med dokumentationen, kan det gøre fejlfinding, vedligeholdelse og service unødigt besværligt.
En enkelt fejl i en kode kan f.eks. betyde, at skiltet ikke længere identificerer den rigtige komponent. Det kan i værste fald føre til, at en tekniker arbejder på det forkerte udstyr. Derfor er det afgørende at have styr på dataformat og nummerering, før KKS-skiltene fremstilles.
Få produceret KKS-skilte efter jeres krav
KKS-skilte er en vigtig del af dokumentationen og identifikationen i tekniske anlæg. Det vigtigste er dog ikke kun, at koden kan aflæses på skiltet. Den skal både være korrekt, tydelig og langtidsholdbar i det miljø, hvor skiltet er monteret.
Hos LaserMan kan vi hjælpe med produktion af tekniske skilte i metal og andre egnede materialer. Har I brug for KKS-skilte eller andre typer industriel opmærkning? Så kontakt os for rådgivning om mulighederne eller et uforpligtende tilbud.
